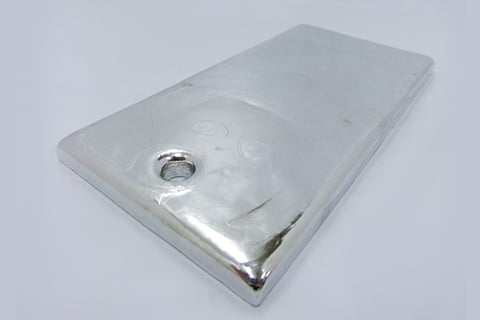

錫（すず）

錫とは

元素記号Sn
融点232℃
比重7.34

錫は銀白色の比較的柔らかい金属です。主な産出国はインドネシア。熱伝導率に優れており、最近では錫器などの工芸品としても人気です。

主な用途

錫器　錫メッキ　アクセサリー

※過去には錫箔でチョコレートやタバコの写紙として、絵の具のチューブにも使用されていました。

取扱い錫地金（％）

地金例	BRAND
三菱錫	三菱錫
4N（99.99%）	タイサルコ（4N）/ バンカ（4N）
3N（99.9%）	タイサルコ（3N）/ バンカ（3N）

※上記品以外の取扱いについては一度ご相談ください。

		Sn	Pb	Sb	As	Cu	Fe
特種	A	99.99以上	0.0030以下	0.0020以下	0.0010以下	0.0020以下	0.0030以下
特種	B	99.95以上	0.020以下	0.010以下	0.010以下	0.010以下	0.010以下
1種		99.90以上	0.040以下	0.020以下	0.030以下	0.030以下	0.010以下
2種		99.80以上	0.050以下	0.040以下	0.050以下	0.040以下	0.050以下
3種		99.50以下	ー	ー	ー	ー	ー

＜参考＞JIS規格（％） H2108-1996より
※弊社では特殊A（4N）特殊B（3N）1種を取り扱っております。

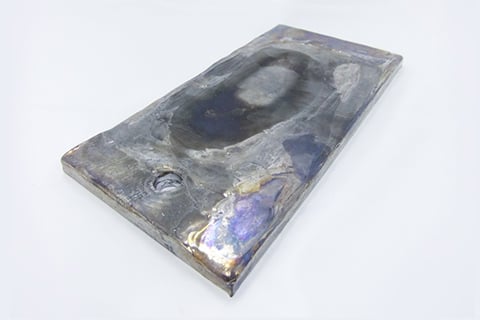

鉛（なまり）

鉛とは

元素記号Pb
融点327.5℃
比重11.34

見た目は青白色の柔らかい金属です。容易に切ったり曲げたり延ばしたりと加工性に優れており、自然環境に対する耐久性が強く、科学的性質面から様々な用途で使用されています。

主な用途

鉛蓄電池の電極材料　放射線遮断材　鉛板、鉛管、鉛棒　バランスウェイト（重量ブロック）　防食のための鈑金

※目的によっては柔らかすぎる為、強度を増すために錫（Sn）アンチモン（sb）銅（cu）などを添加してハンダ合金として使用されています。

取扱い鉛地金（％）

取扱鉛地金	電気鉛

※上記品以外の取扱いについては一度ご相談ください。

	Pb	Ag	Cu	As	Sb＋Sn	Zn	Fe	Bi
特種	99.99以上	0.002以下	0.002以下	0.002以下	0.005以下	0.002以下	0.002以下	0.005以下
1種	99.97以上	0.002以下	0.003以下	0.002以下	0.007以下	0.002以下	0.004以下	0.010以下
2種	99.95以上	0.002以下	0.005以下	0.005以下	0.010以下	0.002以下	0.005以下	0.050以下
3種	99.90以上	0.004以下	0.010以下	0.010以下	0.015以下	0.010以下	0.010以下	0.100以下
4種	99.80以上	ー	0.05以下	0.010以下	0.04以下	0.015以下	0.02以下	0.10以下
5種	99.50以上	ー	0.05以下	0.010以下	0.15以下	0.015以下	0.05以下	0.15以下

＜参考＞JIS規格2105-1955 3.品質 3.2.化学成分表1による
※弊社では特殊を取り扱っております。

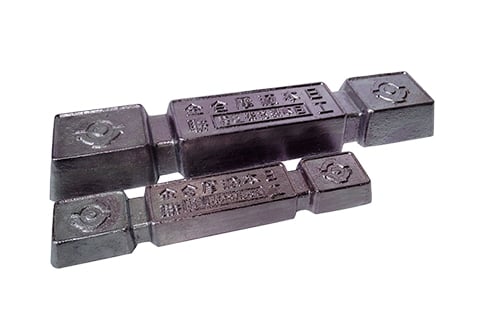

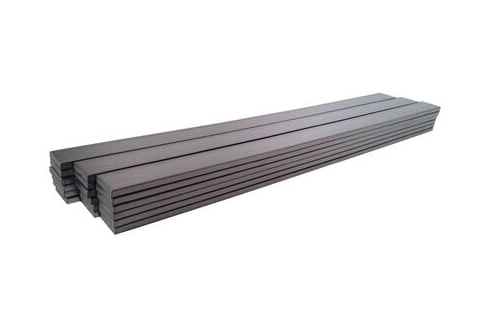

はんだ（半田）

はんだとは

一般的に錫（Sn）と鉛（pb）の合金の事をさします。例として錫が63％鉛37％のはんだは共晶はんだと呼ばれており、非常に扱いやすい合金です。はんだ付けとは熱して溶かしたはんだによって金属を接合する作業のことです。

はんだの形状・用途・種類は？

一般的には「巻はんだ」「棒はんだ」「クリームはんだ」に区分されます。巻はんだにはヤニ入（フラックス）とヤニ無（フラックス無）があり、はんだゴテを使用して主に電子部品をはんだ付けする時に使用されます。

※はんだ付けにはフラックスが必要です。棒はんだは巻はんだ同様の使用方法以外にも、ハンダ槽に溶かし入れるなどして使用されています。クリームはんだは、はんだの粉末にフラックスを加えてペースト状にしたものを指します。

ハンダの種類、等級及び記号

合金系	種類	記号		参考
合金系	種類	-1	-2	固相線温度℃	液相線温度℃	比重
Sn-Pb系	Sn95Pb5	Sn95Pb5	H95A	約183	約224	約7.4
	Sn63Pb37	Sn63Pb37	H63A	約183	約183	約8.4
	Sn63Pb37E	Sn63Pb37E	H63E	約183	約183	約8.4
	Sn60Pb40	Sn60Pb40	H60A	約183	約190	約8.5
	Sn60Pb40E	Sn60Pb40E	H60E	約183	約190	約8.5
	Pb50Sn50	Pb50Sn50	H50A	約183	約215	約8.9
	Pb50Sn50E	Pb50Sn50E	H50E	約183	約215	約8.9
	Pb55Sn45	Pb55Sn45	H45A	約183	約226	約9.1
	Pb60Sn40	Pb60Sn40	H40A	約183	約238	約9.3
	Pb65Sn35	Pb65Sn35	H35A	約183	約245	約9.5
	Pb70Sn30	Pb70Sn30	H30A	約183	約255	約9.7
	Pb80Sn20	Pb80Sn20	H20A	約183	約280	約10.2
	Pb90Sn10	Pb90Sn10	H10A	約268	約302	約10.7
	Pb95Sn5	Pb95Sn5	H5A	約300	約314	約11.0
Sn-Pb-Bi系	Sn57Pb40Bi3	Sn57Pb40Bi3	H57Bi3A	約175	約185	約8.6
	Sn46Pb46Bi8	Sn46Pb46Bi8	H46Bi8A	約175	約190	約8.6
	Sn43Pb43Bi14	Sn43Pb43Bi14	H43Bi14A	約135	約165	約9.1
Sn-Pb-Ag系	Sn62Pb36Ag2	Sn62Pb36Ag2	H62Ag2A	約179	約179	約8.4
Sn-Pb-Ag系	Pb97.5Ag1.5Sn1	Pb97.5Ag1.5Sn1	H1Ag1.5A	約309	約309	約11.3

鉛フリーはんだの種類、等級及び記号

合金系		種類	記号		参考
			-1	-2	固相線温度℃	液相線温度℃	比重
			-1	-2	温度℃	温度℃	比重
高温系	Sn-Sb	Sn95Sb5	Sn95Sb5	S50	約238	約241	7.3
	Sn-Cu	Sn97Cu3	Sn97Cu3	C30	約227	約309	7.3
	Sn-Cu	Sn99.3Cu0.7	Sn99.3Cu0.7	C7	約227	約228	7.3
	Sn-Cu-Ag	Sn92Cu6Ag2	Sn92Cu6Ag2	C60A20	約217	約373	7.5
		Sn95Cu4Ag1	Sn95Cu4Ag1	C40A10	約217	約335	7.4
		Sn99Cu0.7Ag0.3	Sn99Cu0.7Ag0.3	C7A3	約217	約226	7.3
	Sn-Ag	Sn95Ag5	Sn95Ag5	A50	約221	約240	7.4
中高温系	Sn-Ag	Sn97Ag3	Sn97Ag3	A30	約221	約222	7.4
		Sn96.3Ag3.7	Sn96.3Ag3.7	A37	約221	約221	7.4
		Sn96.5Ag3.5	Sn96.5Ag3.5	A35	約221	約221	7.4
	Sn-Ag-Cu	Sn96.5Ag3Cu0.5	Sn96.5Ag3Cu0.5	A30C5	約217	約219	7.4
		Sn95.5Ag4Cu0.5	Sn95.5Ag4Cu0.5	A40C5	約217	約219	7.4
		Sn95.8Ag3.5Cu0.7	Sn95.8Ag3.5Cu0.7	A35C7	約217	約217	7.4
		Sn95.5Ag3.8Cu0.7	Sn95.5Ag3.8Cu0.7	A38C7	約217	約217	7.4
中温系	Sn-Ag-Bi-Cu	Sn96Ag2.5Bi1Cu0,5	Sn96Ag2.5Bi1Cu0.5	A25B10C5	約213	約218	7.4
	Sn-In-Ag-Bi	Sn92In4Ag3.5Bi0.5	Sn92In4Ag3.5Bi0.5	N40A35B5	約207	約212	7.4
	Sn-In-Ag-Bi	Sn88In8Ag3,5Bi0.5	Sn88In8Ag3.5Bi0.5	N80A35B5	約196	約206	7.4
中低温系	Sn-Zn	Sn91Zn9	Sn91Zn9	Z90	約198	約198	7.4
中低温系	Sn-Zn-Bi	Sn89Zn8Bi3	Sn89Zn8Bi3	Z80B30	約190	約196	7.4
低温系	Sn-Bi	Bi58Sn42	Bi58Sn42	B580	約139	約139	8.7
低温系	Sn-In	In52Sn48	ln52Sn48	N520	約119	約119	7.7

〈参考〉JIS規格 Z3282:2006より
※弊社ではご要望の配合ではんだの製造を致します。一度ご相談下さい。

ホワイトメタル

ホワイトメタルとは

主な成分として錫、鉛、銅、アルチモン、亜鉛などを主成分とする軸受け合金です。名称の由来は見た目の色が白色であることからホワイトメタルと呼ばれています。また別名バビットメタルと呼ばれることもあり、こちらは1839年にイギリスのアイザック・バビット氏が考案したため、この名称でも親しまれています。

主な用途

硬度が高く、大きな荷重に耐えれるため軸受用に有利とされています。
軸受は長期間に渡り荷重がかかり、摩擦も発生する環境のため、他の金属とは少々異なる性能が必要です。また交換を前提としない部品の一部として使われることも多く、耐食性、強度の観点からホワイトメタルが採用されています。

ホワイトメタルの種類、等級及び記号

種類	記号	適用
1種 WJ	1	高速高荷重軸受用
2種 WJ	2
2種 B	WJ2B
3種 WJ	3	高速中荷重軸受用
4種 WJ	4	中速中荷重軸受用
5種 WJ	5	中速中荷重軸受用
6種	6	高速小荷重軸受用
7種	7	中速中荷重軸受用
8種	8	中速中荷重軸受用
9種	9	中速小荷重軸受用
10種	WJ10	中速小荷重軸受用

種類	記号	Sn	Sb	Cu	Pb	Zn	As	不純物
種類	記号	Sn	Sb	Cu	Pb	Zn	As	Pb	Fe	Zn	Al	Bi	As	Cu
1種 WJ	1	残部	5.0〜 7.0	3.0〜 5.0	ー	ー	ー	0.50 以下	0.08 以下	0.01 以下	0.01 以下	0.08 以下	0.10 以下	ー
2種 WJ	2	残部	8.0〜 10.0	5.0〜 6.0	ー	ー	ー	0.50 以下	0.08 以下	0.01 以下	0.01 以下	0.08 以下	0.10 以下	ー
2種 B	WJ2B	残部	7.5〜 9.5	7.5〜 8.5	ー	ー	ー	0.50 以下	0.08 以下	0.01 以下	0.01 以下	0.08 以下	0.10 以下	ー
3種 WJ	3	残部	11.0〜 12.0	4.0〜 5.0	3.0 以下	ー	ー	ー	0.10 以下	0.01 以下	0.01 以下	0.08 以下	0.10 以下	ー
4種 WJ	4	残部	11.0〜 13.0	3.0〜 5.0	13.0〜 15.0	ー	ー	ー	0.10 以下	0.01 以下	0.01 以下	0.08 以下	0.10 以下	ー
5種 WJ	5	残部	ー	2.0〜 3.0	ー	28.0〜 29.0	ー	ー	0.10 以下	ー	0.05 以下	ー	ー	ー
6種 WJ	6	44.0〜 46.0	11.0〜 13.0	1.0〜 3.0	残部	ー	ー	ー	0.10 以下	0.05 以下	0.01 以下	ー	0.20 以下	ー
7種 WJ	7	11.0〜 13.0	13.0〜 15.0	1.0 以下	残部	ー	ー	ー	0.10 以下	0.05 以下	0.01 以下	ー	0.20 以下	ー
8種 WJ	8	6.0〜 8.0	16.0〜 18.0	1.0 以下	残部	ー	ー	ー	0.10 以下	0.05 以下	0.01 以下	ー	0.20 以下	ー
9種 WJ	9	5.0〜 7.0	9.0〜 11.0	ー	残部	ー	ー	ー	0.10 以下	0.05 以下	10.01 以下	ー	0.20 以下	0.30 以下
10種 WJ	10	0.8〜 1.2	14.0〜 15.5	0.1〜 0.5	残部	ー	0.75〜 1.25	ー	0.10 以下	0.05 以下	0.01 以下	ー	ー	ー

〈参考〉JIS規格 5401:1958より
